換網器使用維護須知
發布時間:2016-10-21 19:33
換網器幾乎是一切塑料擠出機用于過濾雜質的一個首要部件，尤其在廢舊塑料收回運用范疇，更是一個不行短少的設備，它起著進步設備出產功率，下降工人勞動強度，削減安全事故，提升設備自動化程度的首要作用。本公司出產的迅速電動換網器，首要分為以下幾種： 一、迅速（電動）單網換網器（單電動模頭）；二、迅速（電動）雙通道換網器（不停機雙電動模頭）；

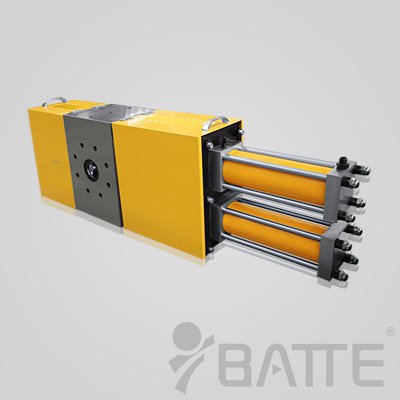

三、迅速電動齒輪嚙合式換網器（高強度電齒模頭）；四、液壓雙板換網器（包括一般液壓和剎那間液壓換網器）。下面分別介紹每種換網器的構造原理和運用保護方法。 一、迅速（電動）換網器（單、雙電動模頭）運用保護須知實物圖如下：注：右上方的是專門用于主機的單電動模頭，左下方的是專門用于副機的單電動模頭1、電動模頭構造原理：1.1 電動模頭的構造原理：電動模頭是一種為抵達便利迅速替換濾網而規劃的一套換網設備，也叫電動換網器，它由模頭前端板（進料板）、模頭后端板（出料板）、模頭芯板（滑動濾板）、旁邊面鑲條、立柱（支撐桿）、模頭橫板、升降絲桿、上下承載軸承、以及傳動輪、電機裝置基座等構成模頭主體；別的由模頭銜接法蘭盤、鎖緊圈、固定在機筒上；再聯系模頭加熱板，電機升降操控體系共同組合為模頭總成。1.2電動模頭的作業原理：電動模頭是經過將隔絕雜質的濾網裝置到模頭芯板的前端，然后刺進模頭的密閉腔體，充沛塑化好的塑料經過模頭芯板上的濾網間的細微空隙，強行向芯板方向擠出，經過性不高的雜質被濾網隔絕而附著在濾網外表，而經過性較強塑料經過濾網持續向模頭前端板擠出。當雜質附著物增多到必定的程度而影響到塑料的經過性時，視為模頭阻塞嚴峻，需求替換濾網，此刻經過模頭操控器操作電機，提起模頭芯板，取出附著雜質的濾網，并從頭替換，重復前述操作過程即可。1.3電動模頭的封閉原理：電動模頭是靠模頭前端板（進料板）與模頭芯板（滑動濾板）之間、模頭芯板與后端板（出料板）之間的帶錐度的密閉平面，經過向下刺進時越來越大的夾緊力得以密閉，避免塑料在較大壓力下的滲漏。1.4電動模頭的改動方法：根據上述原理，電動模頭還演化出有依靠純平面夾緊的上下雙濾板模頭，和堅持帶錐度密閉原理并經過帶內三通分流的雙電動模頭，其原理迥然不相同。實物圖如下：1.4．1 雙電動模頭的構造原理和作業原理：雙電動模頭由兩個獨立的單電動模頭并排組合起來運用，而每個模頭的作業原理同單電動模頭相同，此外，在模頭前端的進料有些規劃有一個帶三通的閥體座，閥體座內分別裝置有帶開關的閥門來操控塑料的流向，翻開某一邊模頭的閥門，則該模頭作業，反之封閉該模頭，則中止作業并能夠替換濾網。經過兩副模頭的替換輪換作業抵達接連替換濾網而不必停機的意圖。1.4.2 雙電動模頭在具體運用過程中，可根據需求靈活操控，既可讓恣意一邊模頭獨自作業，也可讓兩副模頭一同作業，然后抵達增大成為雙倍過濾面積，換網不停機的多重作用。2.1電動模頭歸于精密部件，新模頭初度運用均應進行嚴厲整理和緊固。2.2提起電動模頭芯板（留意有必要避免芯板作業到高的極限方位，芯板作業快到頂端時要提早斷電，以避免芯板與限位螺釘相碰擊損壞絲桿和絲桿螺母），查看并大力緊固模頭兩頭的高強度夾緊螺釘，以及立柱（支撐桿），和立柱上端的緊固螺釘。2.3查看并調整升降軸承鎖緊圈，保證升降絲桿在用手轉動能正常作業的前提下，空隙抵達小即可。2.4細心查看過濾心板兩頭的磨合面，保證潔凈清洗無損害，用環繞棉布的小棒，蘸上汽油，柴油，或天那水之類的清洗劑，清洗模頭前后端板內腔各有些，保證潔凈且沒有鐵屑之類的細微雜質。2.5短時刻空機試作業，并留意觀看有無細微鐵屑雜質從螺筒前端排出，用棉布棒或小刷細心整理，使其從模頭下方的缺口處直接排出。3、升溫試作業3.1將機筒與模頭升溫抵達設定溫度的85%擺布，在堅持模頭芯板提起的狀況下，開動主機并間歇性參加少數潔凈的待加工塑料，將機筒內殘留的雜質塵埃進一步排凈，擠出的半熔融狀況的塑料將合著殘留雜質直接從模頭下端缺口排出。3.2在堅持模頭芯板提起的狀況下，當機筒與模頭升溫抵達設定溫度的95%擺布時，持續參加待加工的干勁塑料，調查從主機出料口排出的塑料熔融程度，當?shù)诌_接近于好熔融狀況時，中止主機的供料，并持續堅持主機作業30秒鐘，恰當排空主機螺筒內的余料。3.3依照模頭芯板基地凹面的邊長尺度,剪切契合目數請求的過濾網滿足數量備用,濾網的長寬應當保證剛好能放進芯板的內腔而不卷邊或翹起,有必要保證避免濾網因貼合欠好在芯板向下滑動作業的過程中,咬切濾網,然后損害模頭.3.4加裝濾網,依照加工不相同資料的工藝請求,在模頭芯板內加裝濾網,操作模頭操控器,當心的壓下模頭芯板，讓模頭芯板與悉數模頭一同預熱.3.5因為金屬的熱膨脹而致使的細微形變，從理論上來說都有也許影響到電動模頭的運用性能，格外是影響到電動模頭的密封防漏作用，因而在模頭升溫抵達設定溫度時，再次大力緊固模頭兩頭的高強度夾緊螺釘，是十分必要的，而且在今后的運用過程中，因為模頭芯板的重復抽動，和電機的扭力，傳動皮帶的拉力等綜合作用力的要素，也也許致使模頭各個部位發作形變或位移，然后影響到運用作用，所以，應當常常定時或不定時的查看，緊固。4、帶負荷作業4.1當各有關部位的溫度都抵達設定溫度，而且調查控溫外表有一到兩次自動斷電恒溫的指示時，能夠開動設備，由少多的參加原料，帶負荷作業。4.2調查模頭出料孔，會有充沛熔融的塑料被擠出，在此過程中因攙雜的空氣被一同排出，所以伴有爆裂、不光滑、不均勻的景象或因待機時刻過長，溫度不安穩而致使出料溫度偏高均屬正常，當喂料抵達均勻，熱能供給與耗費抵達均衡時，上述狀況會自行改善。4.3模口擠出塑料根本安穩，即可正常作業整機，或根據實況略微批改各段溫度的設定值。5、替換濾網5.1 當下料口吃料不暢、排氣口有熔融過的塑料溢出、模頭出料疲軟、模頭心板縫隙處可見有少數塑料滲漏時，視為模頭濾網阻塞，需求盡快停機替換濾網。5.2中止喂料，并讓設備持續作業1-3分鐘。5.3中止設備作業（雙電動模頭除外）。5.4操作提起模頭芯板。5.5取出濾網及濾網壓板（假如有）。5.6 用刮刀或相似刮刀之類的工具整理刮凈個有些的少數殘留塑料。5.7從頭置入新的濾網。5.8重復前述操作規程。注：雙電動模頭在替換某一側模頭的濾網時，應首要封閉該模頭的操控閥門。6、停機后再次預熱發動6.1停機：每次預備停機，均應先中止加料，并讓設備持續作業恰當時刻，以便排空料筒內的殘余料。6.2當模頭根本沒有塑料擠出時，中止設備作業，提起模頭心板，替換濾網并整理殘余料。6.3堅持模頭芯板處于提起狀況，再次開動設備，進一步讓剩余殘料經模頭下方開口直接排出。6.4將替換好新濾網的模頭芯板壓下，下次發動設備時可直接預熱到位并開機正常作業。7、首要提示:7.1濾網剪成單張進行堆疊運用,簡略翹邊,能夠算好尺度后剪成兩張相連的,再進行半數,可將單張濾網夾在基地，這么具有較好的避免翹邊的作用;初度運用,還能夠借助于一塊濾網壓板壓住濾網一同滑入模頭腔體.待操作嫻熟后再取消濾網壓板.7.2模頭芯板向下作業到低點時電機皮帶會因扭矩力超越傳動力而合理打滑,此刻即應中止向下作業(能夠在開關封閉狀況下用手使力拉動皮帶輪以錐緊濾板)，制止重復以正回轉沖擊的操作方法壓下模頭，避免構成模頭過渡磨損然后影響運用壽命。7.3正常作業出產時（格外是新機剛開始動行時）緊記應勤換濾網，而且每次替換慮網的操作時刻要盡也許短，以避免機頭降溫。7.4模頭操控開關具有為避免短路而互鎖的功用，在正常運用之前應重復在不帶負荷的條件下試操作，抵達嫻熟精確，模頭芯板作業快要抵達高點和低點時，應格外留意不能強行再往同方向作業。7.5模頭為精密部件，用戶有必要在嫻熟的狀況下操作，并保證各作業部件光滑杰出，濾板的兩個滑動密閉平面需隨時保證清洗，謹防雜質異物損害摩察密閉聯系面然后致使塑料的滲漏，格外留意替換濾網時要避免濾網沒有落入凹槽而致使的對摩察密閉平面的劇烈損害。7.6模頭有必要在預熱到位并保證有充沛地傳熱時刻、使模板基地熱透的狀況下，才答應加料開動，不然簡略致使因塑料＂冷死＂而阻塞模頭的狀況，在此刻若強行作業，嚴峻者還由此造損壞模頭總成，損壞副機軸承的無窮結果！7.7在沒有經歷時寧可將模頭的預熱溫度設定得偏高一點以避免塑料在模頭內部 冷死 ，待在正常出產過程中逐漸降溫至正常溫度 這一過程中也許使出料太軟太稀而不能正常拉絲亦屬正常。7.8當副機每一個料孔都出絲順暢時，先用手藝拉絲，待出料安穩均一后，備用長剪刀一把，將前端頭子整齊簡斷，并經由水槽內兩根壓條下方穿過，方可帶入切粒機的壓輪完成自動拉絲切粒。8、電動模頭的平時保護、修補和易損件的替換8.1模頭運用較長時刻后呈現滲漏嚴峻的處理：模頭靠摩察面的緊密聯系抵達密閉的意圖，因運用不當致使變形，或因長期運用磨損所構成的，會在必定程度上致使模頭密閉面聯系欠好，然后致使?jié)B漏，此刻應悉數拆下模頭總成，將各有關聯系面經過平面磨床進行二次精密加工后即可組裝再行運用。注：通常狀況下，模頭的損害和滲漏，都首要表如今模頭進料板與模頭芯板的聯系面處，因而關于模頭的慣例修補，只需求有些拆開有些處理，將這兩個組合平面加以精磨后再次組裝即可。 關于非正常操作致使的嚴峻損害和形變，或模頭芯板與進料板、模頭芯板與出料板多處漏料，需求悉數拆開修補的，則有必要返回原廠修補。8.1.1順次拆下模頭上端的電機、護罩、電機裝置板、模頭橫梁、模頭絲桿、模頭立柱，做好編號以便恢復，（雙電動模頭還應拆下前端閥體座）。8.1.2拆下模頭上邊的操控開關、加熱線、加熱壓板、以及加熱板，做好編號以便恢復。8.1.3松開模頭鎖緊圈，松開模頭法蘭，取下模頭主體。8.1.4將包括模頭前端板（進料板）、模頭后端板（出料板）、模頭芯板（滑動濾板）、旁邊面鑲條的模頭主體，在有鑲條的兩頭不相同部位用鋼針劃線符號，作為裝置歸位的基準。注：在未拆開松開兩頭緊固螺釘之前，查看并將模頭兩頭的鑲條與其前端出料板焊接結實，一同將模頭鑲條與模頭進料板間的焊接處用角磨機打磨掉。8.1.5大力擰開模頭兩頭緊固螺栓。8.1.6分隔模頭出料板（連帶兩頭焊接結實的鑲條）、模頭心板、以及模頭進料板，用角磨機當心打磨鑲條與進料板初始焊縫處的毛邊，嚴厲整理各外表附著物，而且精確劃線符號模頭芯板與模頭出料板、模頭進料板的相對方位，做好編號以便恢復。注：因為模頭芯板與模頭出料板相聯系的平面是不必修補研磨的，所以要格外留意不能損害這兩個聯系平面，并當心堅持這兩個平面的潔凈清洗。8.1.7精磨模頭出料板與模頭芯板相聯系的內平面：將模頭出料板合理裝夾固定于磨床，有必要按其與模頭芯板之間聯系的原平面為基準找正，如有需求用等高墊鐵墊平，精磨此平面直至該平面抵達無缺全新，磨好后取下備用。8.1.8將完全整理潔凈的模頭芯板與焊接好鑲條的出料板拼合（留意模頭芯板的正反面，一同留意將模頭芯板向大頭方向有意多移動10mm擺布，以保證正常運用時模頭芯板有滿足向下插緊的余量），然后大力壓住模頭芯板與出料板，將模頭心板兩頭與兩支鑲條上端的兩個縫口處暫時焊接固定。8.1.9精磨模頭出料板鑲條、模頭芯板組合成的組合平面：將帶有模頭出料板，模頭心板，以及鑲條的工件一同裝夾到磨床上，并以待精磨的平面為基準找正，以后拜見8.1.7，精磨此組合平面。格外留意：對包括模頭芯板以及兩頭鑲條的組合平面進行一次性精磨抵達該平面無缺全新，因為該平面具有帶錐度的大小頭，還因為此組合工件下端有出絲板致使不易裝夾保險，因而裝夾找正時有必要妥善處理，還需在小頭處加墊等高墊鐵并重復校對，有必要 留意不能改動或影響其原有的錐度。8.1.1０將模頭芯板兩頭與鑲條暫時焊接的固定點打磨并整理掉毛刺，取下模頭芯板。8.1.1１ 將連帶鑲條的模頭出料板與模頭進料板組裝，再用緊固螺釘加以緊固，緊固螺釘應當對稱用力，大力緊固。格外留意：再次裝置組合模頭進料板與出料板時應當嚴厲根據８．１．４和８．１．６的劃線和符號對位裝置，避免發作位移影響聯系密閉作用8.1.1２將模頭芯板、立柱、模頭橫梁、電機座等按原來拆開的順序以及按做好的符號方位裝置回原。8.1.1３按新模頭的操作請求運用經修復好的模頭。8.2模頭加熱器因長期運用損壞，需求拆開加熱片壓板，取出損壞的加熱片，對比定做或購買，并原樣裝置接線即可運用。二、迅速電動齒輪嚙合式換網器（高強度電齒模頭）實物圖如下：1、電動齒輪模頭構造原理：1.1 電動齒輪模頭的構造原理：電動齒輪模頭是在內旋入螺旋式模頭的根底之上改善而成，兼具螺旋式模頭能接受高強度壓力而不漏料的長處，以及內旋式模頭的自動預熱特色，還具有電動模頭的迅速省力的優勢。2、電動齒輪模頭的各部件稱號和原理功用：2.1 電動機 配合擺線針輪減速機運用，經過擺線針輸出慢速的大扭矩，來旋入和翻開齒輪模頭；2.2 擺線針輪減速機 將電動機的慣例動力加以減速增扭，輸出到專用的自動齒輪，并股動模頭大齒輪（被迫齒輪）旋轉，以抵達旋入或旋出模頭的意圖。2.3 操控電器 包括電動操控器（正反指令開關）和正反向接觸器（動作電器），經過正反電動開關，分別讓正反接觸器接通，然后讓電動機做正反向旋轉，終究讓模頭正反向旋進旋出，抵達裝卸模頭的意圖。2.4 自動齒輪和被迫齒輪 自動小齒輪受擺線針輪減速機股動，被迫齒輪固定在模頭上，受自動齒輪驅動。2.5 模頭承托圈與模頭螺母體 模頭承托圈上的螺紋與模頭螺母體的螺紋共同，承托圈的首要意圖是用手藝股動能夠在承托圈上旋轉的模頭芯體與母體精確導向并順暢的與母體螺紋咬合，模頭母體上裝置有電加熱器用于對模頭的預熱。3、電動齒輪模頭的運用和保護修補留意事項格外提示：電動齒輪模頭構造簡略，易于把握，牢靠程度較高，可是因為暴露在加熱器外邊的部件較多，預熱并抵達悉數模頭均熱所需求的時刻更長（主張必要時輔以噴燈對模頭芯體加熱），一同因為在旋進模頭芯體時有必要以手藝股動托圈讓螺紋精確對位，需求有必定的經歷才干精確操作，不然簡略呈現模頭在預熱不到位的狀況下強行擠出構成機械故障，還簡略呈現打爛齒輪，拉爛承托圈，咬傷模頭螺紋等重大的機械故障。3.1 新機運用前首要退出并翻開模頭3.2 在擺線針減速機內參加46號機油或齒輪油至油窗可見方位。3.3 在模頭的內、外螺紋上涂刷適當機油讓螺紋充沛光滑。3.4 用手直接旋轉模頭機芯，保證機芯在承托圈上能輕松旋入和旋出。3.5 一手提起承托圈，并緊靠模頭母體，另一手當心的點動按鈕，讓模頭合攏，重復演練進行空機旋入和旋出，直到嫻熟。3.6 符號并緊記模頭在旋入時螺紋剛好咬合的初始方位、以及在旋出到剛好能夠翻開模頭的終究方位，假如呈現模頭機芯現已旋過了初始方位而沒有順暢扣上模頭，則需求當即停機，并反向操作翻開模頭，細心調查并找到螺紋精確咬合的開始方位，一同做好記號。絕不答應在沒有精確對位的狀況下強行操作，避免發作機械故障。3.7 電動齒輪模頭的自動齒和被迫齒暴露在外，操作過程中有必要留意，避免衣服或別的易被環繞物被齒輪咬住，然后危及人身安全。3.8 正常運用過程中，同別的任何換網器相同，有必要緊記：勤換濾網，避免模頭在阻塞的狀況下強行作業，然后構成模頭過負荷發作機械故障。3.9一旦遇到模頭打齒、咬螺紋、卡死、或有相應部件發作松動、形變等異常狀況，有必要馬上停機，找出因素并細心檢修無缺后才干持續運用。三、液壓雙板換網器（包括一般液壓和剎那間液壓換網器）實物圖如下：1、液壓雙板換網器模頭構造原理：1.1 液壓雙板換網器的構造原理： 液壓雙板換網器主體構造包括兩個體系總成，一是模頭主體有些，二是液壓動力體系有些。模頭主體有些的構造近似于電動模頭，但與電動模頭不相同之處在于：液壓模頭主體有些的濾板被加長，帶有兩個過濾方位，經過在模頭前后板構成的墻體內上下滑動（豎置式）或擺布滑動（橫置式）來抵達自動替換濾網（一般液壓換網器）或迅速替換濾網（帶液壓動力儲藏的剎那間液壓換網器）的意圖，因而液壓模頭的滑動濾板是一個樸實的平面而沒有錐度，需求靠模頭前板和后板無窮的夾緊力來抵達密閉的意圖，然后增大了濾板作業時的驅動力，輔之以液壓站和液壓缸構成的液壓驅動體系作為驅動力。 2、液壓雙板換網器各部件稱號和原理功用：2.1 模頭主體有些包括模頭前板、模頭后板、帶有兩個過濾方位的濾板（雙板）、兩頭鑲條、兩頭立柱以及橫梁。2.2 液壓動力體系包括電動機、液壓泵、液壓管路、液壓操控閥、外表以及液壓儲藏罐、液壓缸、以及有關外表等。3、液壓雙板換網器的運用和保護修補留意事項3.1除獨立的液壓體系而外，液壓雙板換網器的構造比電動換網器更為簡略，其濾板的滑動行程是自動操控的，因而其操作也更為簡練。3.2 運用過程中，因為液壓換網器的濾板始終有一半暴露在模頭腔體以外，需留意合理保溫，避免濾板被 冷死 ，然后構成無法作業的景象，嚴峻者還將構成機械故障。3.3 正常運用過程中，同別的任何換網器相同，有必要緊記勤換濾網，避免模頭在阻塞的狀況下強行作業，然后構成模頭過負荷發作機械故障。3.4液壓換網器主體假如呈現變形、滲漏、或別的需求保護修補的狀況，參照電動換網器有關條款進行拆裝和處理。3.5 液壓站有些的操作、保護、以及修補參照有關操作規程施行。共享&收藏l
